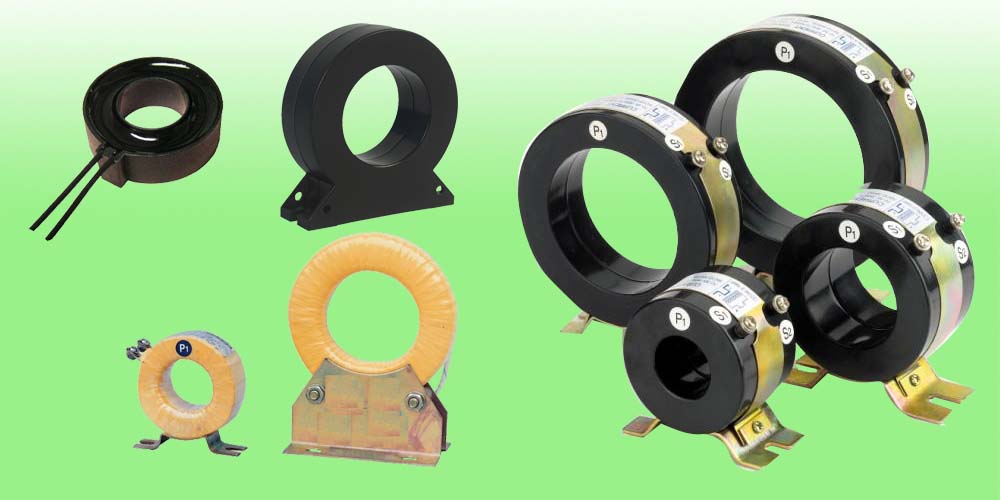

電流互感器

電流互感器在測量 交變電流的大電流時，為便于 二次儀表測量需要轉換為比較統一的電流（中國規定電流互感器的二次額定為5A或1A），另外線路上的電壓都比較高如直接測量是非常危險的。電流互感器就起到變流和 電氣隔離作用。它是電力系統中測量儀表、繼電保護等 二次設備獲取電氣一次回路電流信息的傳感器，電流互感器將高電流按比例轉換成低電流，電流互感器一次側接在 一次系統，二次側接測量儀表、繼電保護等。

正常工作時互感器二次側處于近似短路狀態，輸出電壓很低。在運行中如果二次 繞組開路或一次繞組流過異常電流（如 雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給 二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及運行人員的生命安全。

電流互感器1次側只有1到幾匝，導線截面積大，串入被測電路。2次側匝數多，導線細，與阻抗較小的儀表(電流表/功率表的電流線圈）構成閉路。

電流互感器的運行情況相當于2次側短路的變壓器，忽略 勵磁電流，安匝數相等I1N1=I2N2

電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比I1/I2=N2/N1=k。

勵磁電流是誤差的主要根源。

測量用電流互感器的精度等級0.2/0.5/1/3,1表示 變比誤差不超過±1%，另外還有0.2S和0.5S級。
